看似平靜如水的電力系統中，其實存在著一種看不見的波。它是個“搗蛋鬼”，要是放任不管，會給我們帶來不少麻煩。這種波，就是諧波（harmonicwave）。

英文“harmonic”的意思是：泛音、和聲。沒錯，諧波一詞起源于聲學。諧波確實就像是一段優美音樂中混入的雜音，讓音樂不那么和諧了。

1994年3月，某國一博物館發生火災，導致一名博物館技術員受傷。人們調查發現，火災是電容器反應器爆炸導致的。爆炸的原因，正是連續流動的諧波電流導致電容設備溫度升高。這起事故被媒體廣泛報道，也促使該國制定了嚴格的諧波排放限制標準。

模擬博物館火災現場。

今天咱們就來聊一聊“愛搗蛋”的諧波，以及我們是怎么制服它的。

  什么是諧波？

  咋整出來的？

電力系統的諧波最早在20世紀20年代被發現。當時，德國工程師在使用靜止汞弧變流器時，發現電網電壓、電流波形發生了畸變。這一現象引起了人們對電力系統諧波問題的注意。

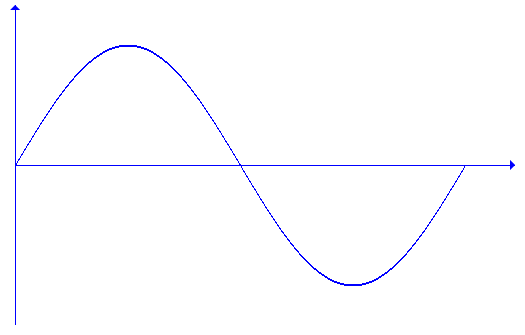

咱們平常用的電，都是交流電。完美情況下，交流電電壓和電流的波形應該是像波浪一樣均勻起伏的正弦曲線。↓↓↓

可現實往往不那么完美。

電力系統各個環節接入的電力電子設備，有些具有非線性負載的特性。非線性負載最大的特點是會引起電力系統電壓或電流正弦波形的畸變。沒錯，靜止汞弧變流器就是一種非線性負載設備。

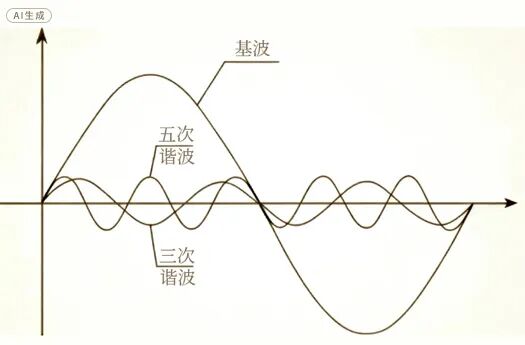

對畸變后的波形進行傅里葉級數分解（任何重復的波形都可以分解為基波和一系列頻率為基波倍數的諧波），與電網頻率相同的分量叫基波，大于電網基波頻率的分量就是諧波。說起來有點繞，看個圖就明白了↓

我國電網的頻率為50赫茲，基波的頻率也就是50赫茲。頻率為150赫茲的叫3次諧波，250赫茲的叫5次諧波，以此類推。

哪些設備會產生諧波呢？

輸配電系統的非線性負載元件、非線性負載用電設備都會產生諧波。比如：整流器、開關電源、變頻調速器、電子計算機、熒光燈、微波爐、電磁爐、電視機、電話、變頻空調等等。

此外，發電機也會產生一些諧波，但相對較少。

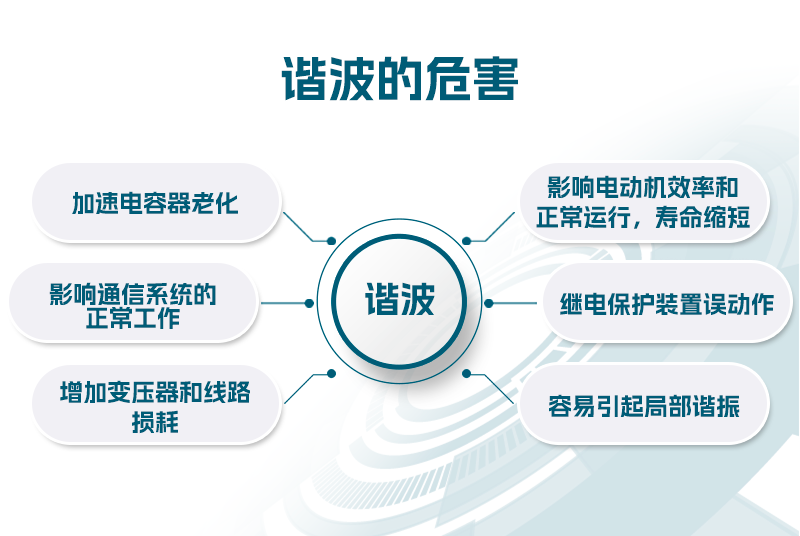

諧波有哪些危害？

諧波影響是相對長期的，比較難與設備的自然老化、使用過度等帶來的影響區分開。但它確實是導致或加速設備“短命”的一個重要因素。

怎么抑制諧波呢？

諧波這個“搗蛋鬼”，竟然有這么多危害。那我們平時為啥感覺不到呢？那是因為我們國家在電力系統的規劃、運行各個環節，對諧波都足夠重視。除了有諧波監測系統實時檢測電壓波形失真度、電流諧波含量等關鍵指標，對產生的諧波也有比較成熟的抑制手段。現在，與諧波相關的故障是比較少的。

控制諧波主要通過安裝濾波裝置來實現。

無源濾波裝置

這是一種由電容器、電抗器和電阻器組合而成的濾波裝置，具有結構簡單、維護方便、成本較低等優點。但它只能抑制固定次諧波，其濾波效果受系統阻抗及頻率變化影響，且體積較為龐大。

有源電力濾波器

這種濾波器是用電力電子元件產生一個大小相等，但方向相反的諧波電流，用以抵消網絡中的諧波電流。這種裝置的主要元件是大功率電力電子元件，成本較高，在其額定功率范圍內，原則上能將諧波全部濾除。

此外，如果某種裝置是某個系統中主要的諧波源，可對其進行專門的改造，使其不產生諧波。

需要注意的是，抑制諧波不僅是電力企業的事，與用電客戶也息息相關。

1993年頒布的GB/T 14549-93《電能質量公用電網諧波》標準規定，用電客戶購置的用電設備設計須先進合理，產生的諧波電流符合限制數值。不能滿足標準的用電客戶，要安裝電力諧波濾波器。

 家用電器應該

 如何防范諧波

從前文中可以看到，許多家用電器都是諧波的來源。這些電器正常使用一般不會有太大問題，但也有些需要注意的地方。家里的燈光閃爍、電器異常發熱，都有可能與諧波有關。

合理使用電器：避免多種大功率非線性設備同時集中使用。比如不要在同一插座上同時連接空調、微波爐和電烤箱等電器，減少諧波疊加。

安裝濾波裝置：如果家里電器頻繁出現異常（如燈泡易壞、電器壽命短），可以請專業電工來評估一下，看看是否是諧波導致的，是否需要安裝合適的濾波器。

定期檢查電路：定期請電工檢查家里的電線、插座、開關等，確保電路連接良好，避免接觸不良等問題加重諧波的影響。

敏感設備獨立供電：如果家里有特殊用電需求，比如需要為醫療儀器、精密電腦等設備供電，建議配置專用線路或UPS（不間斷電源），防止諧波干擾。

中性線加固：三相電入戶的住宅需確保中性線截面積≥相線的2倍，防止3次諧波電流過載引發火災。

   制服諧波“搗蛋鬼”

   我們一直在努力

隨著科技的發展、新能源的大規模并網，接入電力系統的非線性電力電子元件越來越多，出現的新情況也越來越多。不用擔心，對于抑制諧波的研究也一直在進行中。以下是頭條君查到的一些成果：

基于配電臺區的柔性互聯裝置的諧波治理控制方法

（專利號CN120016612A）

技術來源：國網（蘇州）城研院

方法：通過配電臺區的柔性互聯裝置，將多個電壓源換流器（VSC）分設為不同控制模式，實時檢測諧波電流并動態調整輸出功率。例如，設置部分VSC為有源模式主動抵消諧波，其他為無源模式輔助穩壓。

優勢：無需額外加裝濾波設備，降低治理成本30%以上，適用于分布式電源滲透率高的區域。

一種MMC載波移相調制高頻諧波評估和消除方法

（專利號CN119939093A）

技術來源：國網冀北電力、天津大學

方法：針對模塊化多電平換流器（MMC）的直流側高頻諧波，通過載波移相調制技術調整橋臂三角波，增加量化單位以抑制離散化導致的諧波。

優勢：適用于高壓直流輸電（HVDC）系統，可減少換流閥損耗，提升系統效率5%～8%。

測量并預測區域電網背景諧波的方法、系統、設備和介質

（專利號CN120414543A）

技術來源：國網經研院、國網冀北電力

方法：建立區域電網諧波仿真模型，結合歷史數據迭代計算，預測電網改造或規劃年份的諧波分布，指導線路改造和濾波器配置。

優勢：適用于城市電網擴容改造，可提前規避諧波超標風險，減少損失。

……

滑動查看詳細內容↑↑↑

現在

你對“愛搗蛋”的諧波

有所了解了吧？

什么？它又搗蛋了？

反手來上一套

濾波、抵消組合拳吧！
