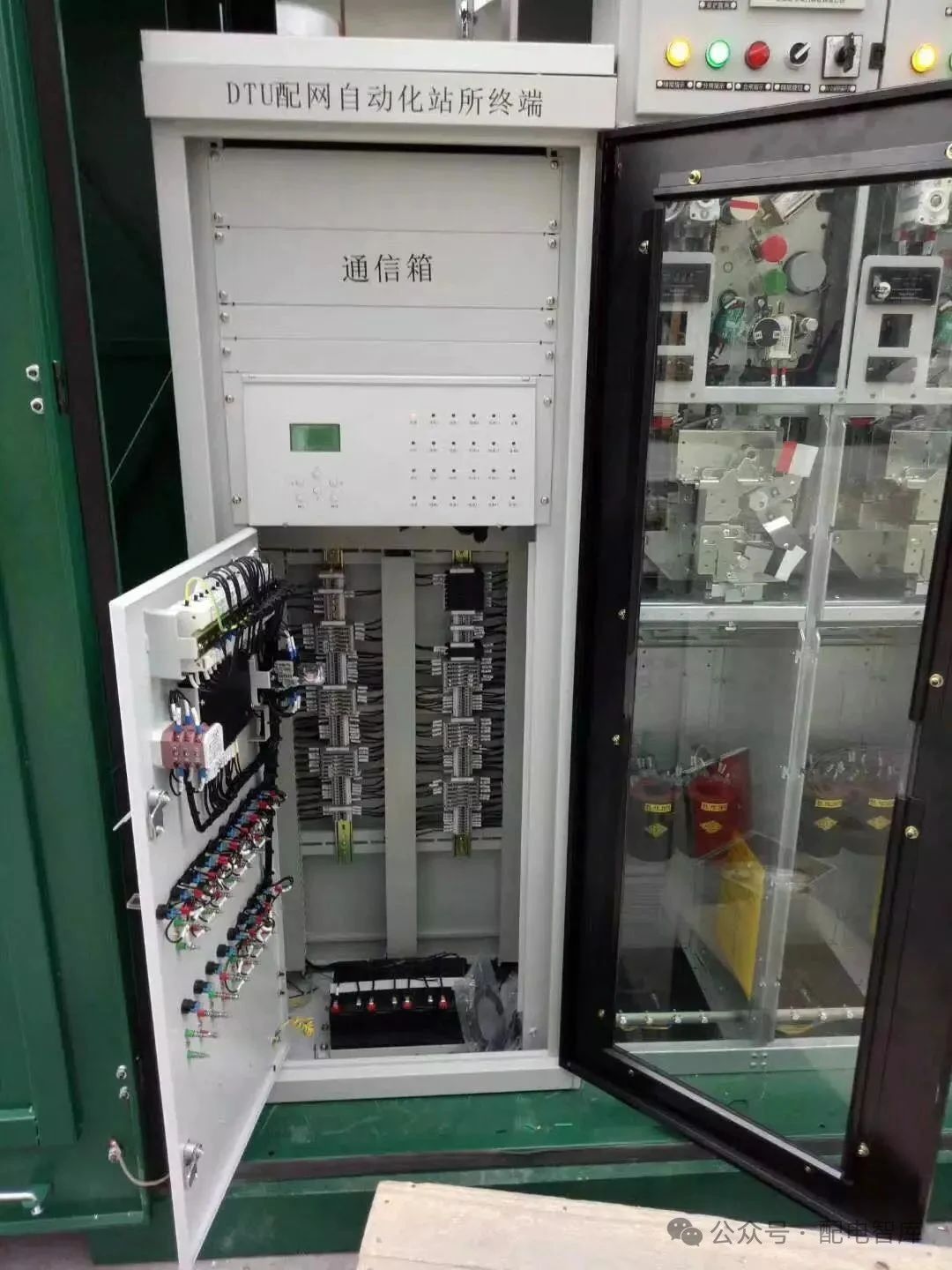

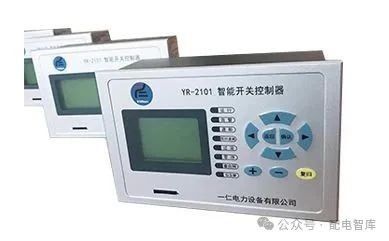

1、開閉所終端設備（DTU） DTU一般安裝在常規的開閉所（站）、戶外小型開閉所、環網柜、小型變電站、箱式變電站等處，完成對開關設備的位置信號、電壓、電流、有功功率、無功功率、功率因數、電能量等數據的采集與計算，對開關進行分合閘操作，實現對饋線開關的故障識別、隔離和對非故障區間的恢復供電，部分DTU還具備保護和備用電源自動投入的功能。 1.1 定義 DTU一般安裝在常規的開閉所（站）、戶外小型開閉所、環網柜、小型變電站、箱式變電站等處，完成對開關設備的位置信號、電壓、電流、有功功率、無功功率、功率因數、電能量等數據的采集與計算，對開關進行分合閘操作，實現對饋線開關的故障識別、隔離和對非故障區間的恢復供電。 1.2 特點 1) 機箱結構采用標準4U半（全）機箱，增強型設計；2）采用后插拔接線方式，整體面板，全封閉設計；3） 率先采用基于CANBUS總線的智能插件方案，極大地減少了插件間接線，完全避免了插件接觸不良的隱患，裝置運行可靠性高；4）智能插件方案的采用，使機箱母板標準化，便于生產及現場維護；5）裝置不同類插件在結構設計時保證不能互插，提高整體安全性；6）采用32位D浮點型SP，系統性能先進；7）采用16位A/D轉換芯片，采樣精度高；8）采用大規模可編程邏輯芯片，減少外圍電路，提高可靠性；9）大容量存儲器設計，使得報文及事故錄波完全現場需求；10）采用多層印制板電路和SMT表面貼裝技術，裝置的抗干擾性能強；11）測量回路精度軟件自動校準，免調試，減小現場定檢等維護時間；12）超強的電磁兼容能力，能適應惡劣的工作環境；13）功能強大的PC支持工具，具有完善靈活的分析軟件，便于事故分析；14）簡單可靠的保護處理系統（DSP）與成熟的實時多任務操作系統相結合，既保證功能可靠性，又能滿足網絡通訊、人機界面的實時性；15）支持RS232/RS485、Enthernet等多種通訊接口,內置Enthernet使得工程應用簡單、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等標準規約；17）各裝置獨立的掉電保持時鐘系統及帶對時脈沖的GPS對時系統。 1.3 功能 遙測（1）交流電氣測量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意組合，一般Uab和Ucb分別取開關兩側，監視饋線兩端的供電情況。（2）兩表法或三表法，軟件計算出P、Q、Pa、Pb、Pc、f、cos∮等，根據主站需要上傳；（3）保護Ia、Ic的記錄上傳；（4）直流模擬量：兩路，電池電壓、溫度等。 遙信 （1）開關狀態信號， SOE；（2）開關儲能信號、操作電源；（3）壓力信號等；（4）電池低電壓告警；（5）保護動作和異常信號；（6）其他狀態信號。遙控（1）開關的分合，失電后可進行2次以上分合操作；（2）電池的維護；（3）保護信號遠方復歸；（4）其他遙控。數據傳輸功能 能與上級站進行通信，將采集和處理信息向上發送并接受上級站的控制命令。和上級的校時。其他終端的信息向上轉發。電能量信息向上轉發。主動上傳事故信息（可選功能）。具有當地維護通信接口。 通信規約：支持DL/T 634.5101-2002（IEC60870-5-101）、DL/T634.5104-2002（IEC60870-5-104）、DL/T 451-91循環式遠動規約、DNP3.0、SC1801、MODBUS等多種通信規約，并可按需要進行擴充。 通信接口：RS-232/485、工業以太網、CAN。 通信信道：可支持光纖、載波、無線擴頻、無線數傳電臺、CDMA、GPRS以及ADSL等多種通訊形式，由用戶任選。 具有速斷、延時過電流（復合低電壓）保護、重合閘功能 ，根據饋線自動化方案選配。監測故障電流，記錄過電流時間、過電流最大值，上報配電子站、配電主站。配電子站、配電主站根據各開關DTU上報過電流故障信息和開關跳閘信息，按照配電網變結構耗散拓撲模型，進行故障區域判斷，指出故障區域，生成故障隔離命令序列和非故障區域恢復供電命令序列。自動或人機交互下發執行。 DTU內有分、合閘按鈕，實現就地操作。有就地/遙控選擇開關，維護放電按鈕等。 當DTU設置為聯絡開關時，根據一側或二側PT受電狀態，按整定值自動控制開關合分。在開關雙側有電時，禁止聯絡開關合閘。需要聯網運行的，主站要進行專門設置和確認。當一側失電時，根據FA方案和主站的設置，允許自動合閘的，自動控制合閘，以迅速地恢復供電。 速斷定值、使能；過電流定值，時間常數、使能；重合閘時間、使能；環網功能設置、取消。 通過DTU上的標準通信維護接口，利用專用維護軟件進行調試及維護。包括參數定值配置、檢查；遙測、遙信、遙控、對時測試召測；數據上傳、通信等。 具有自診斷功能，當發現DTU的內存、時鐘、I/O等異常，馬上記錄并上報。具有上電自恢復功能。 滿足操作機構、終端設備和通信裝置用電。DTU雙電源供電，一側電源失電后仍可持續工作。平時由主電源給DTU供電，同時給電池浮充。雙側電源失電后由電池供電，DTU可繼續工作24小時（電臺除外）。電池低電壓告警保護功能。電池自動維護：在規定的時間內由調度員下發電池維護命令，電池開始放電，電池低電壓時自動停止放電，自動切換由主電源供電，并給蓄電池充電。電池充電采用恒壓限流充電，確保安全。 2、饋線終端設備（FTU） FTU 是裝設在饋線開關旁的開關監控裝置。這些饋線開關指的是戶外的柱上開關，例如10kV線路上的斷路器、負荷開關、分段開關等。一般來說，1臺FTU要求能監控1臺柱上開關，主要原因是柱上開關大多分散安裝，若遇同桿架設情況，這時可以1臺FTU監控兩臺柱上開關。 2.1 定義 FTU 是裝設在饋線開關旁的開關監控裝置。這些饋線開關指的是戶外的柱上開關，例如10kV線路上的斷路器、負荷開關、分段開關等。一般來說，1臺FTU要求能監控1臺柱上開關，主要原因是柱上開關大多分散安裝，若遇同桿架設情況，這時可以1臺FTU監控兩臺柱上開關。 2.2 特點 FTU采用了先進的DSP 數字信號處理技術、多CPU集成技術、高速工業網絡通信技術，采用嵌入式實時多任務操作系統，穩定性強、可靠性高、實時性好、適應環境廣、功能強大，是一種集遙測、遙信、遙控、保護和通信等功能于一體的新一代饋線自動化遠方終端裝置。適用于城市、農村、企業配電網的自動化工程，完成環網柜、柱上開關的監視、控制和保護以及通信等自動化功能。配合配電子站、主站實現配電線路的正常監控和故障識別、隔離和非故障區段恢復供電。 2.3 功能 遙測 （1）交流電氣測量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意組合，一般Uab和Ucb分別取開關兩側，監視饋線兩端的供電情況。（2）兩表法或三表法，軟件計算出P、Q、Pa、Pb、Pc、f、cos∮等，根據主站需要上傳；（3）保護Ia、Ic的記錄上傳；（4）直流模擬量：兩路，電池電壓、溫度等。 遙信 （1）開關狀態信號， SOE；（2）開關儲能信號、操作電源；（3）壓力信號等；（4）電池低電壓告警；（5）保護動作和異常信號；（6）其他狀態信號。遙控（1）開關的分合，失電后可進行2次以上分合操作；（2）電池的維護；（3）保護信號遠方復歸；（4）其他遙控。 數據傳輸功能 能與上級站進行通信，將采集和處理信息向上發送并接受上級站的控制命令。和上級的校時。其他終端的信息向上轉發。電能量信息向上轉發。主動上傳事故信息（可選功能）。具有當地維護通信接口。通信規約：支持DL/T 634.5101-2002（IEC60870-5-101）、DL/T634.5104-2002（IEC60870-5-104）、DL/T 451-91循環式遠動規約、DNP3.0、SC1801、MODBUS等多種通信規約，并可按需要進行擴充。 通信接口：RS-232/485、工業以太網、CAN。通信信道：可支持光纖、載波、無線擴頻、無線數傳電臺、CDMA、GPRS以及ADSL等多種通訊形式，由用戶任選。故障識別、隔離、恢復供電及保護 具有速斷、延時過電流（復合低電壓）保護、重合閘功能，根據饋線自動化方案選配。監測故障電流，記錄過電流時間、過電流最大值，上報配電子站、配電主站。配電子站、配電主站根據各開關FTU上報過電流故障信息和開關跳閘信息，按照配電網變結構耗散拓撲模型，進行故障區域判斷，指出故障區域，生成故障隔離命令序列和非故障區域恢復供電命令序列。自動或人機交互下發執行。 FTU內有分、合閘按鈕，實現就地操作。有就地/遙控選擇開關，維護放電按鈕等。 當FTU設置為聯絡開關時，根據一側或二側PT受電狀態，按整定值自動控制開關合分。在開關雙側有電時，禁止聯絡開關合閘。需要聯網運行的，主站要進行專門設置和確認。當一側失電時，根據FA方案和主站的設置，允許自動合閘的，自動控制合閘，以迅速地恢復供電。 速斷定值、使能；過電流定值，時間常數、使能；重合閘時間、使能；環網功能設置、取消。 通過FTU上的標準通信維護接口，利用專用維護軟件進行調試及維護。包括參數定值配置、檢查；遙測、遙信、遙控、對時測試召測；數據上傳、通信等。 具有自診斷功能，當發現FTU的內存、時鐘、I/O等異常，馬上記錄并上報。具有上電自恢復功能。 滿足操作機構、終端設備和通信裝置用電。FTU雙電源供電，一側電源失電后仍可持續工作。平時由主電源給FTU供電，同時給電池浮充。雙側電源失電后由電池供電，FTU可繼續工作24小時（電臺除外）。電池低電壓告警保護功能。電池自動維護：在規定的時間內由調度員下發電池維護命令，電池開始放電，電池低電壓時自動停止放電，自動切換由主電源供電，并給蓄電池充電。電池充電采用恒壓限流充電，確保安全。 3、配變終端設備（TTU） TTU監測并記錄配電變壓器運行工況，根據低壓側三相電壓、電流采樣值，每隔1～2分鐘計算一次電壓有效值、電流有效值、有功功率、無功功率、功率因數、有功電能、無功電能等運行參數，記錄并保存一段時間（一周或一個月）和典型日上述數組的整點值，電壓、電流的最大值、最小值及其出現時間，供電中斷時間及恢復時間，記錄數據保存在裝置的不揮發內存中，在裝置斷電時記錄內容不丟失。配網主站通過通信系統定時讀取TTU測量值及歷史記錄，及時發現變壓器過負荷及停電等運行問題，根據記錄數據，統計分析電壓合格率、供電可靠性以及負荷特性，并為負荷預測、配電網規劃及事故分析提供基礎數據。如不具備通信條件，使用掌上電腦每隔一周或一個月到現場讀取記錄，事后轉存到配網主站或其它分析系統。TTU構成與FTU類似，由于只有數據采集、記錄與通信功能，而無控制功能，結構要簡單得多。為簡化設計及減少成本，TTU由配變低壓側直接變壓整流供電，不配備蓄電池。在就地有無功補償電容器組時，為避免重復投資，TTU要增加電容器投切控制功能。 3.1定義 TTU監測并記錄配電變壓器運行工況，根據低壓側三相電壓、電流采樣值，每隔1～2分鐘計算一次電壓有效值、電流有效值、有功功率、無功功率、功率因數、有功電能、無功電能等運行參數，記錄并保存一段時間（一周或一個月）和典型日上述數組的整點值，電壓、電流的最大值、最小值及其出現時間，供電中斷時間及恢復時間，記錄數據保存在裝置的不揮發內存中，在裝置斷電時記錄內容不丟失。配網主站通過通信系統定時讀取TTU測量值及歷史記錄，及時發現變壓器過負荷及停電等運行問題，根據記錄數據，統計分析電壓合格率、供電可靠性以及負荷特性，并為負荷預測、配電網規劃及事故分析提供基礎數據。如不具備通信條件，使用掌上電腦每隔一周或一個月到現場讀取記錄，事后轉存到配網主站或其它分析系統。 3.2特點 適用于供電公司、縣級電力公司、發電廠、工礦企業、部隊院校、農村鄉電管站、100-500KVA配電變壓器臺變的監測與電能計量，配合用電監察進行線損考核，還能通過GPRS通信網絡將所有數據送到用電管理中心，為低壓配電網絡優化進行提供最真實最準確的決策依據。 3.3功能 ■ “四合一”綜合功能 集計量、電能質量監測、配變工況監測、無功補償四項功能于一體。 ■ 智能無功補償 智能式電容器可自成系統，電容器自動投切，實現自動無功補償 ■ 組網靈活 遵循國家電網公司與南網公司現行配變監測系統 規約，方便接入電力企業現有的負荷管理系統與配電管理系統，提供完整的電壓無功實時信息，亦可獨立組成無功實時信息系統 ■ 工程簡便 裝置 結構簡潔，內部接線少而清晰，電容器積木式組合，便于安裝、維護，更方便優化調整補償容量 RTU（Remote Terminal Unit）是一種遠端測控單元裝置，負責對現場信號、工業設備的監測和控制。與常用的可編程控制器PLC相比，RTU通常要具有優良的通訊能力和更大的存儲容量，適用于更惡劣的溫度和濕度環境，提供更多的計算功能。正是由于RTU完善的功能，使得RTU產品在SCADA系統中得到了大量的應用。 4.1定義 端設備（RTU）是安裝在遠程現場的電子設備，用來監視和測量安裝在遠程現場的傳感器和設備。RTU將測得的狀態或信號轉換成可在通信媒體上發送的數據格式。它還將從中央計算機發送來得數據轉換成命令，實現對設備的功能控制。 4.2特點 4.3功能
